Фонокорректоры

  • EAT

    С гордостью представляет последний фонокорректор для приема сигналов серии ее проигрывателей, тонармов и звукоснимателей Yosegi. Внешний вид и эксплуатационные характеристики E-GLO уникальны, дизайн настолько продуман и привлекателен, что владельцы захотят выделить ему почетное место в своих звуковых системах. В конечном итоге он дополняет великолепные проигрыватели Forté, Forte S и E-Flat!

    Первый неофициальный показ состоялся на выставке CES в Лас-Вегасе 13 января этого года, и E-Glo уже готов к первой публичной демонстрации на выставке «High End Show» в Мюнхене. В конструкции E-Glo используются только лампы без полупроводников в сигнальных трактах. Комплект электронных ламп состоит из классического излюбленного набора меломанов: четырех ECC83 и двух ECC88. Использование таких ламп гарантирует постоянную доступность запасных электронных ламп, и в тоже время возможность экспериментирования для тех, кому нравиться точно настраивать звучание своих систем благодаря замене электронных ламп, которые предлагает фирма EAT.

    В полностью балансном входном каскаде встроен повышающий трансформатор Lundahl с аморфным сердечником типа LL1932. Усиление блока составляет 45 дБ, плюс усиление напряжения повышающего трансформатора. В схемотехнике  фонокорректора E-Glo не используется  отрицательная обратная связь, которая ухудшает звук.

    Чтобы добиться такого уровня качества, нужно  использовать только самые лучшие компоненты. Выбор выходного конденсатора был сделан в пользу конденсатора Mundorf, получившего высокую оценку. Все остальные конденсаторы – WIMA. Разъемы Mundorf с тефлоновой изоляцией были выбраны благодаря их высокому качеству.

    Гарантируя максимальную гибкость, идеальную совместимость с широким диапазоном звукоснимателей, E-Glo обеспечивает емкость нагрузки звукоснимателей с подвижным магнитом с помощью шести переключаемых позиций от 47 пФ до 900 пФ.

    Обеспечение бесшумной работы является результатом использование внешнего источника питания, подключенного к E-Glo с помощью специального 9-контактного разъема, уже знакомого тем, кто помнит легендарный предварительный усилитель Cello Palette. Его сердцем является специально сконструированный тороидальный трансформатор. Трансформатор снабжен двойным экранированием между первичной и вторичной обмотками. Это позволяет избежать проникновения радиопомех и представляет собой превосходный сетевой фильтр.

    Используются отдельные источники питания для лампового предварительного усилителя, потому что лучший способ оградить сетевой трансформатор от электромагнитного излучения – это установить его на некотором расстоянии от электронных устройств. Ни  один металлический экран не может справиться с такой задачей, только выносной  источник электропитания.

    В блоке питания компания EAT установила специальные диоды с шумоподавляющими резисторами. Кроме того, используются высококачественные электролитические конденсаторы, а также регулятор напряжения.  В схеме электропитания применяются полевые транзисторы.

    Стильный внешний вид  E-Glo, размещенный на шасси 435 x 60 x 250 мм, с хорошо продуманным дизайном радиаторов, которые напоминают две бобины катушечного магнитофона. В передней секции расположены кнопки переключателей для мгновенного доступа ко всем настройкам – что позволяет оперативно настроить фонокорректор  для выбранного вами звукоснимателя.

    E-Glo фирмы E.A.T. – это ультрасовременный фонокорректор, способный извлечь максимальное качество звучания из любого используемого звукоснимателя.

  • Pathos

    Разработанная инженерами компании Pathos, модель фонокорректора In the Groove имевшая большой успех на рынке и получившая широкую известность, имеет теперь глубоко переработанную конструкцию. Построенная на интегральных компонентах, она с легкостью впишется в любую систему, где может потребоваться фонокорректор. Это целиком и полностью аналоговая модель, выполненная в виде 2-х блоков, построенная на дискретных элементах, обладающая пассивной RIAA эквализацией, оснащенная выносным универсальным линейным блоком питания, кроме того, на передней панели имеется возможность выбора сопротивления и емкости нагрузки а на тыловой имеется подстройка чувствительности.

    Такие широкие возможности настройки, позволяют сделать наилучший выбор для достижения оптимальных характеристик и получить максимум от вашей аудио системы. Тонкая юстировка звука, в соответствие с вашим вкусом, возможна с помощью изменения величины входного нагрузочного сопротивления.

    В электронике такого рода, даже самые малые изменения настроек могут (или нет) прийтись по вкусу искушенным слушателям, именно по этой причине гибкость и широта всяческих регулировок и подстроек стала доступной в данной модели. В верхней части цельного алюминиевого корпуса выгравирован логотип производителя.

    Конструкция в целом компактна и элегантна, изделие станет важным дополнением вашей аудио системы для наслаждения виниловым звуком высшего качества. Имеется 2 варианта отделки (Black и Silver) и в сочетание с моделями Converto EVO и AmpliD,  In the Groove станет идеальной аудио системой для цифровых и виниловых источников звука.  Полностью ручная сборка, исключительно в Италии.

  • Benz Micro

    Фонокорректор

    Lukaschek PP-1 это высококачественный фонокорректор в миниатюрном исполнении. Это бескомпромиссная конструкция швейцарского инженера Альберта Лукашека, предназначенная для использования с головками с подвижной катушкой фирмы Benz-Micro или другими. PP-1 имеет схему, обеспечивающую сверхмалые шумы и высокое усиление, что позволяет подключать его прямо к линейному входу предусилителя. Чтобы добиться наилучшего звучания мы настойчиво рекомендуем головки с подвижной катушкой без применения железа – такие как Benz-Micro MC RUBY.

    Для достижения наилучших результатов PP-1 спроектирован так, чтобы обеспечить минимальные шумы и максимальную точность. Миниатюрные размеры PP-1 позволяют установить его рядом с проигрывателем, уменьшив длину проводников от тонарма. Весь блок питания находится на шасси PP-1 кроме силового трансформатора, который установлен снаружи, чтобы уменьшить наводки.

    Миниатюрные размеры PP-1 также позволяют разместить компоненты очень близко друг к другу. Это значительно уменьшает длину дорожек на плате, что, в свою очередь, снижает шумы и деградацию звука. PP-1 оптимизирован для головок с подвижной катушкой поэтому не имеет переключателей и джамперов для регулировки усиления или входного сопротивления. Отсутствие ненужных переключателей помогает достичь низких шумов и отличных параметров этого выдающегося фонокорректора.

    В каждом каскаде усиления используется всего два транзистора, что обеспечило устойчивость и отличные переходные характеристики. Это, в свою очередь, обеспечивает прозрачный и чистый звук PP-1. Топология высококачественных двухсторонних плат из стеклотекстолита, выполненная с помощью компьютерного моделирования, позволяет обеспечить кратчайшие пути сигнала. Мы используем подобранные малошумящие транзисторы. Все резисторы – металооксидные с 1% допуском. Для формирования характеристики RIAA применены однопроцентные полистирольные конденсаторы, а в качестве переходных используются пленочные конденсаторы.

    Каждый канал входного усилителя представляет собой неинвертирующую двухкаскадную схему. Обеспечивается усиление в 40 дБ, а верхняя граница частотного диапазона составляет 650 кгц по уровню -3 дБ. Входное сопротивление составляет 22 кОм. Это сделано для того, чтобы устранить влияние кабеля и разъемов на звук. Сабсоник фильтр с частотой среза 10 герц находится между входным и корректирующим каскадами.

    Как и входной усилитель, корректирующий каскад тоже выполнен на двухкаскадном усилителе, но инвертирующем. Точность коррекции составляет +0/-0,5дБ относительно стандарта RIAA. Усиление корректирующего каскада составляет 22 дБ на 1кГц. Корректирующий усилитель имеет расширенный частотный диапазон. Этот узел PP-1 подключен непосредственно к выходу устройства.

    Общее усиление PP-1 составляет 62дБ, что отлично подходит для головок с выходным напряжением всего 0.2мВ.

  • VTL

    Ламповый фонокорректор, Performance Series. Для катриджей ММ/МС типа.

    Ламповый фонокорректор VTL TP-2.5, выполненный в отдельном корпусе, предназначен для совместного использования с интегральными и предварительными усилителями, не оснащенными фонокаскадами.
    Фонокорректор предназначен для работы как с ММ, так и с МС-картриджами. Он собран с использованием электронных компонентов аудиофильского класса, оснащается тороидальным силовым трансформатором с фильтром радиочастотных помех. В соответствии с фирменной концепцией VTL, данный фонокорректор имеет слабую обратную связь. RIAA фильтр аппарата обладает малыми вносимыми потерями. Буферизованный выход фонокорректора позволяет подключать любые кабели. В качестве опции VTL TP-2.5 может оснащаться фильтром рокота. Коммутационные терминалы (входные и выходные) изготовлены на заказ для компании VTL.
    Особенности:
    - Тумблер питания на фронтальной панели
    - Клавиша Mute на фронтальной панели
    - Джампер для переключения картриджей MM/MC
    - Опциональный рокот-фильтр
    - Компоненты аудиофильского уровня
    - Заказные RCA-разъемы
    - Силовой тороидальный трансформатор с фильтрацией радиочастотных помех
    - Фирменная цепь слабой обратной связи, RIAA фильтр с малыми вносимыми потерями
    - Буферизованный выход для подключения любых кабелей
  • Nagra

    Фонокорректор VPS разработан на всемирно признанном принципе построения схемы по примеру PL-P. Собранный в традиционном для Nagra компактный алюминиевом корпусе, с идентичными CD-плеерам размерами.

    VPS это бескомпромиссное звено, необходимое для подключения виниловой вертушки к остальной системе и обеспечивает самое чистое звучание из существующих на этот день.
    Проводники платы устройства выполнены с золотым покрытием, мощные внутренние трансформаторы, прочно закреплённое шасси, все эти разработки гарантируют высочайшее качество звучания, особенно важное при усилении малых токов, поступающих от MM|MC головок.

    Коннекторы, размещённые на задней панели изготовлены WBT. В стандартной комплектации VPS имеет один MC-вход, но может быть дополнен опциональными вторым MC-входом или MM-входом для подключения второй вертушки!













  • Nagra

    BPS был создан компанией Nagra, с полувековой историей разработки и производства устройств для профессиональной аудио сферы, служб безопасности и военного применения. Со дня своего основания в 1951 году, Nagra создает устройства с выдающимися звуковыми качествами. Компания была награждена огромным количеством наград, самые престижные из которых - три «Оскара» и одна «Эмми».
    Наши технологии существуют, чтобы служить музыке, вашей музыке. Именно поэтому мы желаем вам прекрасного времяпрепровождения в компании с вашим BPS. BPS был разработан для использования с аккумуляторной батареей. В скором времени выйдет специальная система электропитания от Nagra для BPS, которая позволит использовать устройство со входом DC-INPUT. На одной алкалиновой батарейке BPS будет работать около 100 часов. BPS имеет широкие возможности для подстройки корректора под любые картриджи.

  • EAT

    Ламповый фонокорретор

    Элегантный ламповый фонокорректор уровня high-end в сверхтонком исполнении!

    E-glo S  — это гибридный фонокорректор, в котором применены лампы ECC83 (двойные триоды) в первом и втором усилительных каскадах. С целью достижения максимального коэффициента усиления и низкого уровня шумов мы используем в первом каскаде соединение лампы по каскодной схеме с двумя подключенными параллельно малошумящими транзисторами типа J-FET.

    Выравнивание характеристики RIAA полностью пассивное и разделено на два этапа, что позволяет достичь идеального согласования импедансов между усилительным каскадом и блоком выравнивания. Какая-либо глобальная обратная связь в фонокорректоре не предусмотрена. Он размещен в массивном алюминиевом шасси и имеет обширные возможности регулировки импеданса, емкости и коэффициента усиления. Он оснащен инфразвуковым фильтром со смягченным действием, который не влияет на диапазон слышимых частот каким-либо нежелательным образом.

    Крайне важная составная часть — усовершенствованный блок питания, в котором используется регулировка напряжения на аноде и хорошо профильтрованное напряжение питания. Фильтрация выполняется в три этапа, и это дает идеальное отношение сигнал / шум  и ощущение спокойствия при прослушивании музыки.

  • Moon

    Фонокорректор

  • VTL

    Ламповый фонокорректор, Signature Series. Для катриджей ММ/МС типа.

    Фонокорректор VTL TP-6.5 относится к серии аппаратуры Signature. Разрабатывая его, специалисты VTL хотели, чтобы он оптимально соответствовал предусилителям TL-6.5 и TL-7.5, как в плане звуковых характеристик, так и по дизайну и функционалу пользовательского интерфейса. Этот уникальный фонокорректор был разработан практически с нуля – он призван установить новые стандарты качества звучания для данного класса аппаратуры.
    Появление VTL TP-6.5 стало очень приятным событием для владельцев предусилителей VTL, которые терпеливо ждали появления фонокорректора, соответствующего высокому уровню их устройств. В фонокорректоре VTL TP-6.5 используется гибридная (JFET/ламповая) схемотехника для минимизации шумов, несколько малошумящих стабилизаторов с каскадным включением, а также экранированные источники питания для улучшения динамики. VTL TP-6.5 обеспечивает высокоточную RIAA-коррекцию и имеет коэффициент усиления 68 дБ на балансных выходах. Все необходимые настройки и регулировки можно выполнять как с фронтальной панели, так и с пульта ДУ.
    Новая конструкция фонокорректора позволила получить широкую и глубокую звуковую сцену, реалистичные пропорции звуковых образов, впечатляющий динамический диапазон и скорость, а также исключительно низкий уровень шума. VTL TP-6.5 с легкостью воспроизводит самые мельчайшие нюансы воспроизводимой музыки, например, при продолжительном звучании или затухании нот музыкальных инструментов. В то же время он имеет фирменный звуковой характер VTL, который выражается в мощном и контролируемом воспроизведении баса.
    На фронтальной панели находятся кнопки для управления всеми функциями фонокорректора. Среди них возможность выбора входов, 5-ступенчатая настройка уровня усиления для MC-картриджей с диапазоном 6 дБ (44, 50, 56, 62 и 68 дБ). Также здесь можно выбрать величину сопротивления нагрузки для MC-картриджа (100, 250, 470, 1000, 2500, 4700, 47000 Ом или заданную пользователем) и ММ-картриджа (10, 22, 47 кОм или заданную пользователем), отрегулировать фазовый сдвиг (абсолютный и относительный между каналами), а также выбрать одну из настроек RIAA-коррекции – Enhanced RIAA или Rumble Cut. Также здесь предусмотрена клавиша Mute. С пульта ДУ можно включать и выключать питание, выбирать входы, включать инверсию фазы, регулировать усиление и сопротивление нагрузки, а также включать режим Rumble Cut и переходить в режим моно.
    Особенности:
    - 2 несимметричных входа с раздельными регулировками нагрузки
    - Несимметричные и балансные выходы, усиление 68 дБ (на балансном выходе)
    - Активный усилительный каскад с низким уровнем шума и гибридной конструкцией (JFET в сочетании с лампой 12AU7) для лучшего разрешения сигналов низкого уровня
    - Лампы аудиофильского класса 12AU7, 12AX7, 12AT7, работающие в линейном режиме
    - Точный пассивный RIAA-фильтр с расщепленными полюсами для повышения точности
    - Нулевая обратная связь
    - Регулировка усиления для точного баланса между каналами
    - Конденсаторы уровня Signature и Reference
    - Амортизирующая подвеска усилительных каскадов для защиты от вибраций
    - Надежная фильтрация радиочастотных помех
    - Силовые трансформаторы с UI-сердечниками, с низким уровнем потерь излучения, раздельными источниками питания для каждого канала (двойное моно) и отдельным источником питания логических цепей
    - Точно стабилизированные экранированные источники питания с каскадным включением и конфигурацией «двойное моно» для снижения шума, пленочные шунты для качественной работы на высоких частотах
    - Опциональный трансформатор для повышения уровня MC-картриджа
    - Режим сна процессора
    - Малошумящий 7-сегментный LED дисплей на фронтальной панели для отображения величин усиления и нагрузки
    - Усиленная конструкция шасси из стали и алюминия с экранированием от электромагнитных и радиочастотных помех, а также защитой от вибраций
    - Стальной экран для всех «шумящих» компонентов
    - Дополнительный стальной экран секции усиления для снижения шума
    - Дизайн фонокорректора соответствует предусилителям TL-6.5 и TL-7.5
  • Moon

    MOON 820S – это полноразмерный и давно ожидаемый внешний блок питания для некоторых компонентов серии Evolution. Он сочетает в себе все, что вы когда-либо слышали об аналогичных устройствах. В нем уделяется особое внимание топологии схемы фильтрации и регулировки подачи электропитания. 820S был создан для того, чтобы повысить качество воспроизведения музыки у тех компонентов, которые и так играют на высоком уровне. Данное устройство было создано в процессе длительных научно-исследовательских разработок и опытных тестов, благодаря нашему страстному желанию достичь совершенства.

    Блок питания оборудован сделанными вручную тороидальными трансформаторами, фильтрами с магнитным сердечником и собственной уникальной схемой компании Simaudio для регулирования подачи стабильного и качественного питания -'M-R2S’. 820S способен сделать то, что раньше невозможно даже было представить: повысить эффективность работы встроенных блоков питания, обеспечив большую стабильность электрического напряжения при меньшем уровне помех. Изумительная полнота звучания стерео системы, создаваемая при помощи этого блока питания, должна быть сначала услышана, чтобы в нее поверить.

    820S оборудован 2-мя независимыми блоками с выходными разъемами для подачи питания. Данное устройство способно значительно повысить качество работы и звука любых из двух нижеприведенных продуктов MOON:

    Предусилитель 740P

    ЦАП/CD-транспорт 650D

    ЦАП/CD-транспорт 750D

    Фоно предусилитель 610LP

    Фоно предусилитель 810LP

    Каждый блок с выходными разъемами обеспечивает подачу постоянного тока для аналоговой схемы (аудио предусилитель/фонокорректор) и для цифровой схемы (DAC, CD-транспорт) при помощи двух отдельных и уникальных разъемов типа XLR.

    Основные особенности 820S

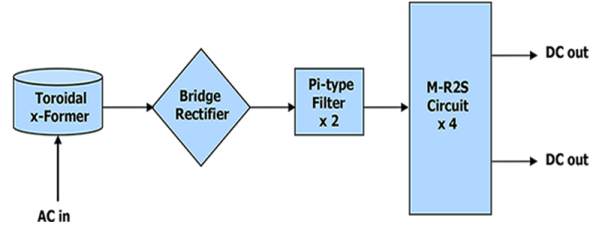

    4 этапа регулирования напряжения постоянного тока (M-R2S) c расширенной фильтрацией для аналоговой и цифровой схемы. Полностью отдельная схема M-R2S крайне быстро направляет и точно регулирует подачу постоянного тока. Обладает несравненной стабильностью подачи энергии и крайне низким уровнем помех.

    Два сделанных на заказ тороидальный трансформатора патентованной конструкции с пониженными магнитными, электрическими и тепловыми потерями. Это увеличивает скорость нарастания сигнала и улучшает динамические характеристики. По одному для аналоговой и цифровой схемы.

    пи-типовые фильтры блокирующие возникающие при передаче сигнала помехи и многочисленные каскады регулировки напряжения, по одному для аналоговой и цифровой схемы, емкостью в 40000 мкФ и с двойным дросселем индуктивности (2x 20 mH).

    4-слойная печатная плата из чистой меди с крайне низким уровнем сопротивления, с  более коротким трактом сигнала, что повышает звуковые характеристики и значительно понижает уровень помех.


    Сверхжесткая конструкция корпуса сводит к минимуму воздействие внешних вибраций.
    Идеальное соответствие всех компонентов предусилителя в симметричной схеме.

    В устройстве оборудованы две подобные цепи. По 1 для аналоговой и цифровой схемы
