Diablo-X - первый ЦАП/усилитель на рынке с поддержкой революционной технологией xMEMS.

 Уникальная технология xMEMS предлагает:

· Ультра-быстрый механический отклик (~15 мкс; в 150 раз быстрее, чем у типичного динамического драйвера)
· Ровная фазовая характеристика 2° для более точного воспроизведения звука
· +/- 1° согласование фазы (между устройствами) для более точного пространственного звука
· Силиконовая диафрагма динамика (в 95 раз более жесткая/жесткая, чем пластик) для уменьшения разрушения динамика (менее грязные средние/высокие частоты).

Брайан Люси, восьмикратный обладатель премии Grammy Mastery Engineer, называет XMEM усиление «по-настоящему прорывным» благодаря «фазовым характеристикам, не похожим ни на одну другую технологию».

Для достижения такой производительности требуется решение с более высоким напряжением для динамиков, поэтому iFi сотрудничает с XMEMs для создания Diablo-X - первого в своем роде!


xMEMS технология микро-динамиков использует пьезоэффект для создания тончайших акустических монолитных излучателей или микро-динамики. Они обладают огромным потенциалом для роста уровня звучании наушников и внутриканальных мониторов (IEM).

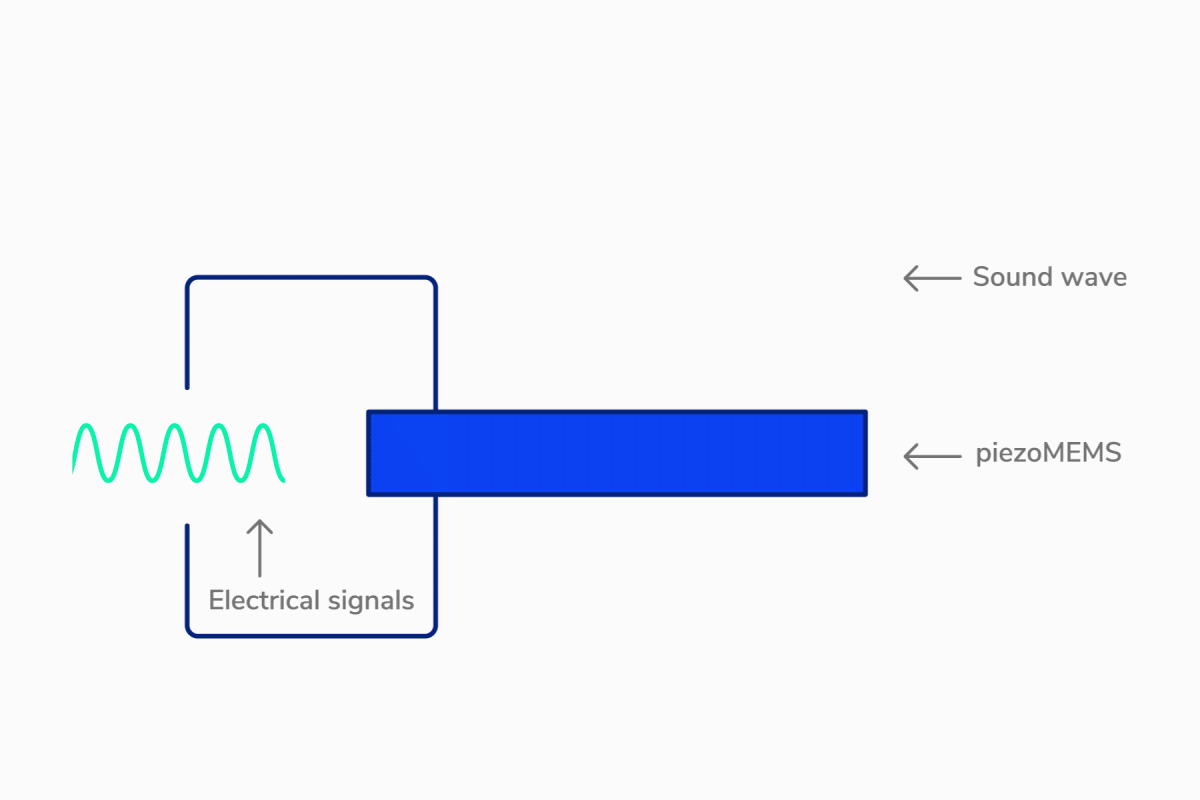

Как сообщают сами xMEMS: "Обратный пьезоэффект возникает при подаче электрического напряжения, что заставляет пьезоMEMS сжиматься или расширяться, выполняя функцию электро-механического преобразователя (актуатор), превращающего электрическую энергию в механическое движение. Это движение возбуждает интегрированную кремниевую мембрану, которая двигает воздух и создает звуковые волны... Актуаторы piezoMEMS xMEMS обеспечивают больший диапазон движения, что способствует созданию богатого и громкого и чистого звука".

Дьявольски восхитительный...
Diablo-X так же как и оригинальная версия, может использоваться с вашими любимыми наушниками или внутриканальными наушниками (IEM), использует два чипа Burr-Brown DAC и 16-ядерный чип XMOS для обработки данных, получаемых через цифровые входы USB и S/PDIF. Это означает, что Diablo-X способен работать с форматами PCM 768, DSD 512 и 2xDXD. Как PCM, так и DSD остаются "bit-perfect" (без потерь). Кроме того, он обеспечивает полную декодировку MQA.



Балансная, дифференциальная конструкция аналоговой цепи снижает уровень шумов и перекрестных помех на сигнальном пути за счет полного разделения левого и правого каналов. Diablo-X также включает PureWave — технологию, которая делает передачу передачу электрического сигнала наиоболее точной,  благодаря сокращению пути сигнального пути, а также баласной схемотехники и симметричных топологии микросхем.

Для коррекции ошибок в усилительных схемах обычно используется отрицательная обратная связь, где выходной сигнал сравнивается с входным. Однако это имеет свои недостатки. iFi Audio обращает недостатки в плюсы с помощью технологии OptimaLoop.

И всё это дьявольски мощно управляется.
Diablo-X легко справляется с различными типами наушников, включая те, которые используют новую технологию XMEMs. Он оснащен полностью балансными 4,4 мм выходами с мощностью 4100 мВт.


Используются три режима для настройки мощности и усиления:
· xMEMS – используется с совместимыми наушниками/IEM
· Turbo – увеличивает уровень усиления для требовательных наушников с высоким потреблением энергии
· Normal – для большинства накладных и вкладышевых наушников

Идеальные партнеры

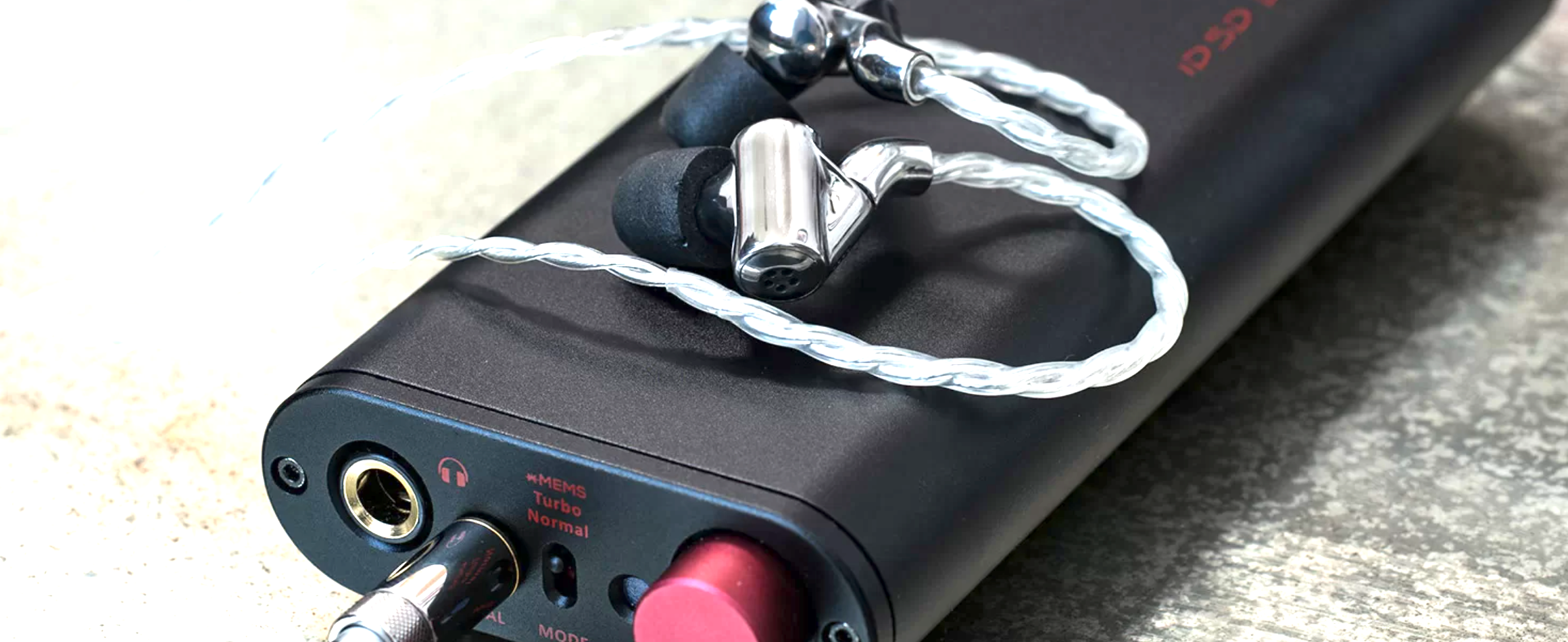

Пока iFi работали над Diablo-X, две компании стремились расширить границы, чтобы предложить совместимые с технологией XMEMs наушники.
Singularity создали ONI. Это изящные, минималистические внутриканальные наушники содержат два динамика xMEMS для предоставления превосходного звука.
А компания Soranik еще больше разжигают интерес, объединяя технологии xMEMS и USOUND в своей новой модели MEMS-2! Скоро в продаже!

Производительность без компромиссов
Задача Diablo-X - обеспечить чистый звук и отсутствие искажений, поэтому особое внимание уделяется схеме питания.
Питание от аккумулятора обеспечивает чистый и стабильный постоянный ток, исключая проблемы, связанные с сетевым электричеством - перепады напряжения, скачки и помехи, вызванные радиочастотными и электромагнитными воздействиями (RFI/EMI). Однако это может иметь недостатки для звучания, связанные с низким выходным напряжением и неустойчивым выходным импедансом при разрядке аккумулятора.
Для того чтобы сделать менее эффективные наушники, такие как планарные магниты, более динамичными, напряжение должно быть повышено с 3,7 В до +/- 15 В. Мы используем преобразователь повышения напряжения, работающий на частоте 1,2 МГц - частота далеко за пределами слышимости, что облегчает фильтрацию по сравнению с типичным источником питания с переключением, обеспечивая высокую линейность и ультранизкий уровень шума.

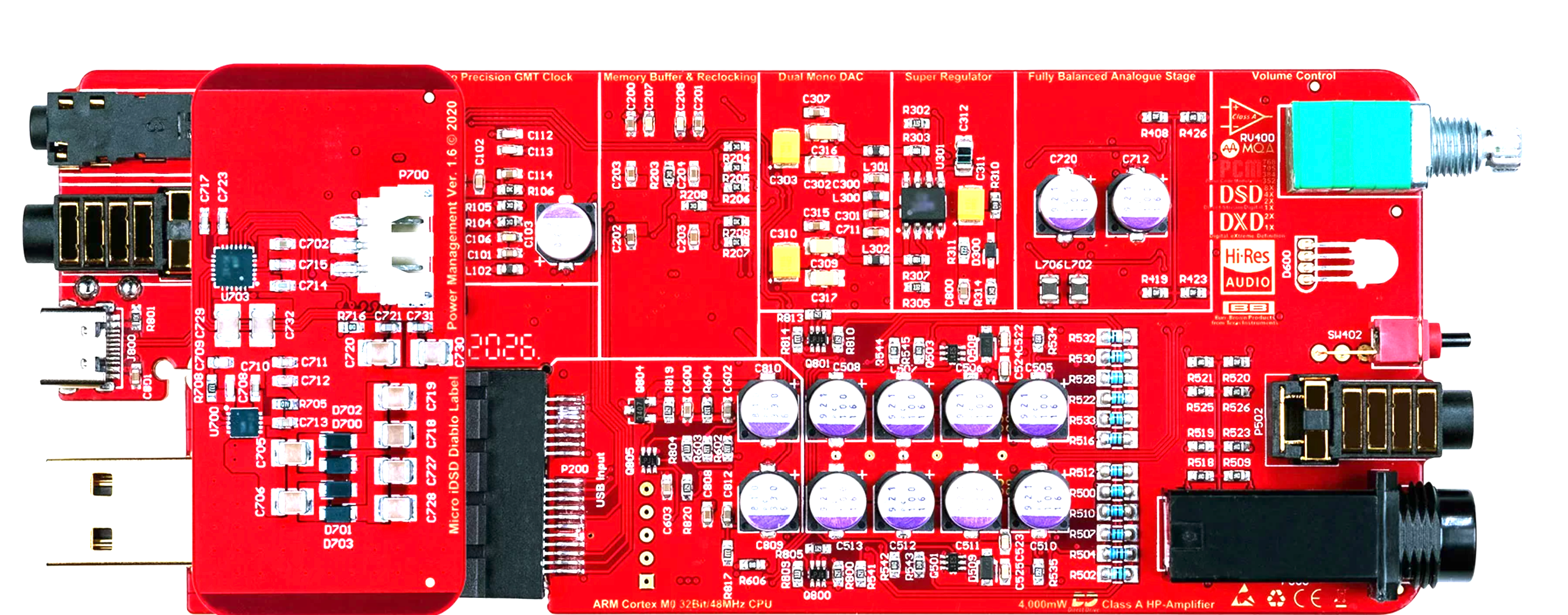

Беспрецедентные компоненты
Высокоскоростная схема питания используется в каждой ключевой части дизайна Diablo-X, обеспечивая независимую линейную регуляцию и отличную производительность PSRR (Power Supply Rejection Ratio - коэффициент отклонения от источника питания).
В схеме усилителя для наушников не используются интегральные микросхемы, в пользу дискретной регулировке на конденсаторах Panasonic OS-CON, обеспечивая 2320 мкФ емкости между ними.

Секция ЦАПа имеет дополнительные преимущества от ультранизкого шумового регулятора с дополнительной пассивной фильтрацией, что снижает искажения высокого порядка гармоник и, в свою очередь, джиттер.
Даже входной USB мост имеет отдельную схемы контроля питания и многократную фильтрацию, также как и микропроцесс, который зачастую является источником цифрового шума.

Будь то использование ваших любимых наушников или совместимых с технологией xMEMS, Diablo-X обеспечивает все необходимые соединения.

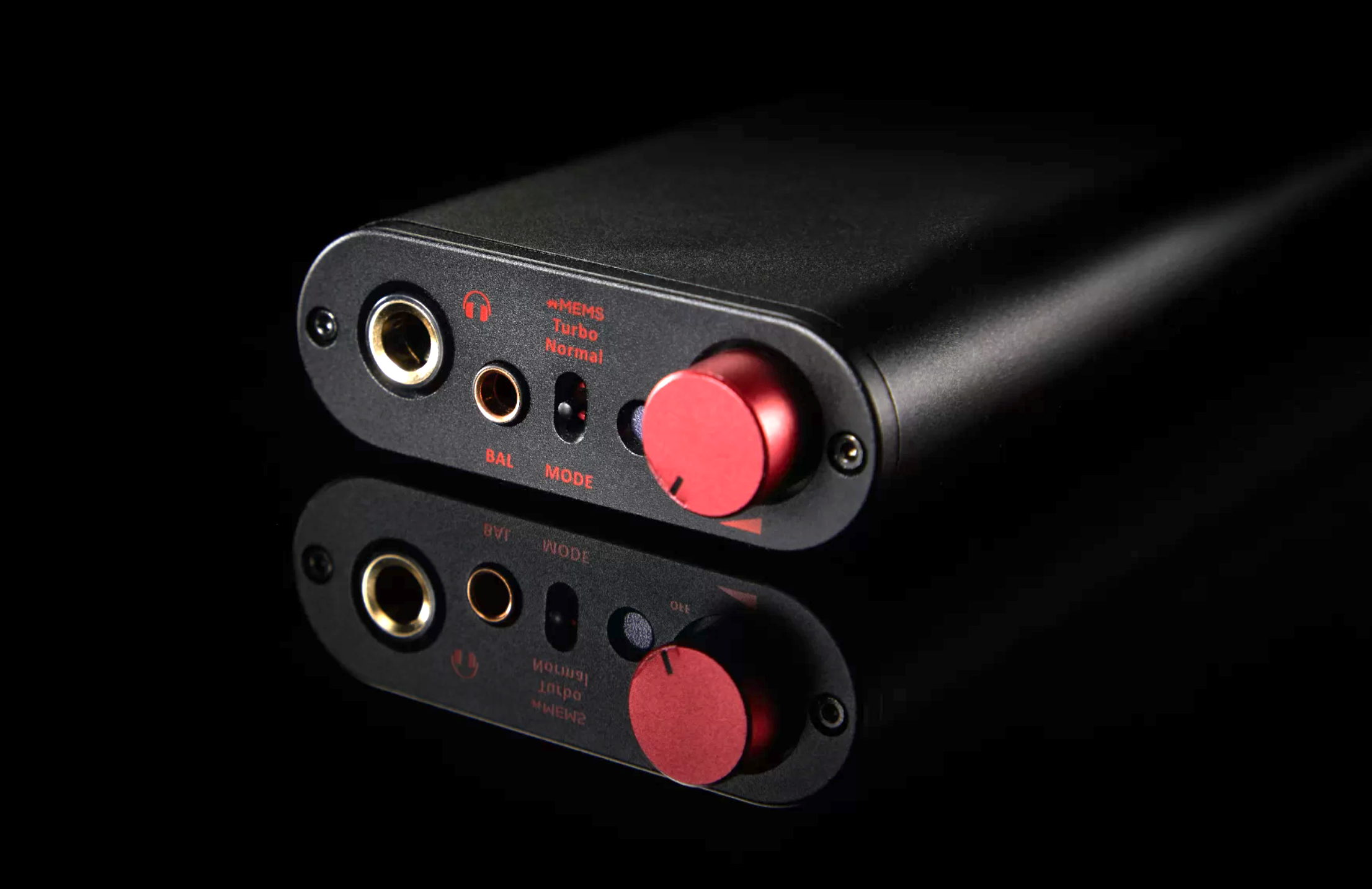

На передней панели устройства, рядом с обычным 6.3 мм разъемом для наушников с одним выходом, расположен 4.4 мм сбалансированный разъем для наушников, предоставляющий возможность балансного подключения.

На задней панели находятся два цифровых аудио входа: USB-A и разъем S/PDIF, поддерживающий как электрические, так и оптические сигналы. Первый подается через разъем 3.5 мм, а второй - с помощью поставляемого адаптера.

Вход USB-A имеет разъем «папа», а не типичный порт «мама» для более надежного соединения. Также предусмотрен отдельный порт для зарядки USB-C и отдельный балансный выход 4,4 мм для подключения к внешнему усилителю.

	Чип XMOS с 16 ядрами обрабатывает аудио-данные, полученные через цифровой вход USB*. Этот микроконтроллер XMOS с низкой задержкой имеет значительно улучшенную вычислительную мощность. По сравнению с текущим поколением восьмиядерных чипов, этот 16-ядерный интегральный микросхема имеет удвоенную тактовую частоту (2000 MIPS) и вчетверо больше памяти (512 КБ), а также поддерживает последний стандарт SuperSpeed USB. Команда цифровой разработки iFi внутри компании программировала прошивку XMOS для оптимизации качества звука и обеспечения идеального взаимодействия с ЦАП-чипом Burr-Brown.
	MQA (Master Quality Authenticated) поддерживается через USB с полным декодированием файлов MQA до 384 кГц благодаря мощности нового 16-ядерного чипа XMOS. Посмотрите, как настроить декодер MQA через Tidal, Roon и Audirvana здесь. Это означает, что полный процесс декодирования "трех разворотов" выполняется внутренне, в отличие от декодирования MQA "рендерером" только конечного разворота. Глобально, MQA стал важным критерием для любого комплексно оборудованного ЦАПа. Он доступен для Tidal Masters, Audirvana и Roon.
	Чипсет Burr-Brown True Native® означает, что форматы файлов остаются неизменными или "бит-точными". Это означает, что вы слушаете музыку так, как задумывал её артист, в том формате, в котором она была записана. В iFi мы широко используем технологию Burr-Brown в наших продуктах, выбрав её из-за естественного "музыкального" звучания и архитектуры True Native. Наш опыт работы с этой интегральной микросхемой позволяет нам использовать её наилучшим образом.
	Важным аспектом конструкции схемы является её прямосвязанная природа (отсутствие связывающего конденсатора), достигнутая без применения обычно используемого DC-серво. Технология DirectDrive® обеспечивает прямой сигнальный путь, что означает меньшее искажение сигнала. Этот прямой сигнальный путь безусловно непревзойден в аудио, и именно поэтому звук такой "правдивый".
	В цифровой стадии применяются обширные технологии борьбы с джиттером, включая наш GMT (Global Master Timing) с часовой точностью во фемтосекундах и интеллектуальный буфер памяти. Это представляет собой всестороннее "из коробки" системное цифровое решение, которое раз и навсегда решает проблему джиттера.
	"Отрицательная обратная связь" используется в усилительных схемах для сравнения выходного сигнала с входным сигналом и коррекции ошибок, с целью контроля усиления и уменьшения искажений. С точки зрения качества звука, это положительно; НО общепринятая подходящая для всех схема "глобальной отрицательной обратной связи" также может выявлять различные проблемы в то время, как решает другие – искажения сигнала ошибки, фазовые сдвиги, задержки группы и так далее могут иметь негативное влияние на качество звука. Мы понимаем, что разные части схемы нуждаются в специально оптимизированных обратных петлях, и разработали систему отрицательной обратной связи, которая значительно более точна, чем обычный подход. Это включает множество обратных путей вместо глобальной петли, каждый из которых оптимизирован для определенной функции и синергетически взаимодействует с другими, обеспечивая оптимальную общую производительность.
	Как и во многих других продуктах iFi audio, мы включили специальный операционный усилитель из серии OV. Этот выдающийся компонент способствует чрезвычайно низкому уровню шумов, низкому искажению (0.0001%) и широкой полосе пропускания.
	Как и во многих других продуктах iFi audio, мы включили специальный операционный усилитель из серии OV. Этот выдающийся компонент способствует чрезвычайно низкому уровню шумов, низкому искажению (0.0001%) и широкой полосе пропускания.
	Переключение между настройками было спроектировано с учетом звуковой прозрачности, и для этого используется MOSFET-переключатель с применением передовой технологии траншей. Это переключение на основе FET управляется микроконтроллером, который "просыпается" только тогда, когда пользователь меняет настройки, тем самым устраняя любое воздействие на звуковое качество. ​
	Резисторы Vishay MELF - сложные, дорогостоящие, но превосходные. Эти резисторы с металлическими электродами и без выводов имеют отличную точность, стабильность, надежность и способность к импульсной нагрузке. Они обладают оптимальной номинальной мощностью и способностью переносить импульсную нагрузку. Они демонстрируют одни из самых низких уровней шума и искажений среди всех доступных на рынке резисторов, безусловно.
	Конденсаторы TDK C0G (класс 1 керамика) обеспечивают высокую стабильность и низкие потери для применения в резонансных цепях. Приближаясь все ближе к теоретическому идеалу чистой, частотно-постоянной емкости, эти конденсаторы снижают искажения, вызванные конденсаторами, до уровней близких к нулю. Они дорогие, но являются идеальным дополнением к нашим продуктам.
	Конденсаторы Panasonic OS-CON общим объемом 5,410 мкФ обеспечивают очень низкое эквивалентное серийное сопротивление (ESR), отличные характеристики снижения шума и частотной характеристики. Кроме того, OS-CON имеют долгий срок службы, и их ESR практически не меняется даже при низких температурах, так как электролит является твердым. Их редко можно найти в продуктах, стоимость которых менее 1000 долларов США.
	Многоплоские конденсаторы Murata типа "control-type" с низким ESR (эквивалентным последовательным сопротивлением) и высоким Q (коэффициентом добротности). Особенностью конденсаторов Murata является их уникальный аспект - управление ESR. Их способность подавления шумов впечатляет.
	Интегральные микросхемы с низким уровнем шума от Texas Instruments обладают высокой полосой пропускания с усилением равным единице, очень низким уровнем шума и искажений, высокой способностью к выходной нагрузке, коэффициентами подавления общего режима и источника питания более 100 дБ, широкой полосой пропускания с максимальным выходным уровнем и высокими скоростями нарастания.

Цифровые интерфейсы
USB 3.0 тип 'A' (совместим с USB 2.0)

S-PDIF (3.5 мм коаксиальный/оптический)
Поддерживаемые форматы:

DSD512/22.6МГц
PCM 768кГц
MOA Full Decoder
ЦАП:

Бит-перфект ЦАП DSD и DXD от Burr Brown
Частотная характеристика:

10Гц-80кГц (-3 дБ)
Отношение сигнал/шум:

Сбалансированный: -120дБ
Несбалансированный: -114дБ
Динамический диапазон:

Сбалансированный: -120дБ
Несбалансированный: -114дБ
Гармонические искажения + шум:

Сбалансированный: 0.002%
Несбалансированный: 0.001%
Максимальная выходная мощность для наушников:

Сбалансированный:
28В (совместимо с технологией xMEMS)

19.2В/611 мВт (при 600Ω)
12.6В/4,980 мВт (при 328Ω)
9.6В/153 мВт (при 600Ω)
8.8В/2,417 мВт (при 32Ω)
Фиксированный аудиовыход:
Сбалансированный 4.4мм
Потребляемая мощность:
xMEMS - 8Вт
Turbo - 12Вт
Normal - 5Вт
Батарея:
Литий-полимерная 4800мАч (примерно)
Система питания: Зарядка через USB-C
Соответствует стандарту BC V1.2, до 1000мА зарядки
Размеры: 166 × 72 × 25 мм (6.5" × 2.8" × 1.0")
Вес: 330 г (0.73 фунта)
Ограниченная гарантия: 12 месяцев
