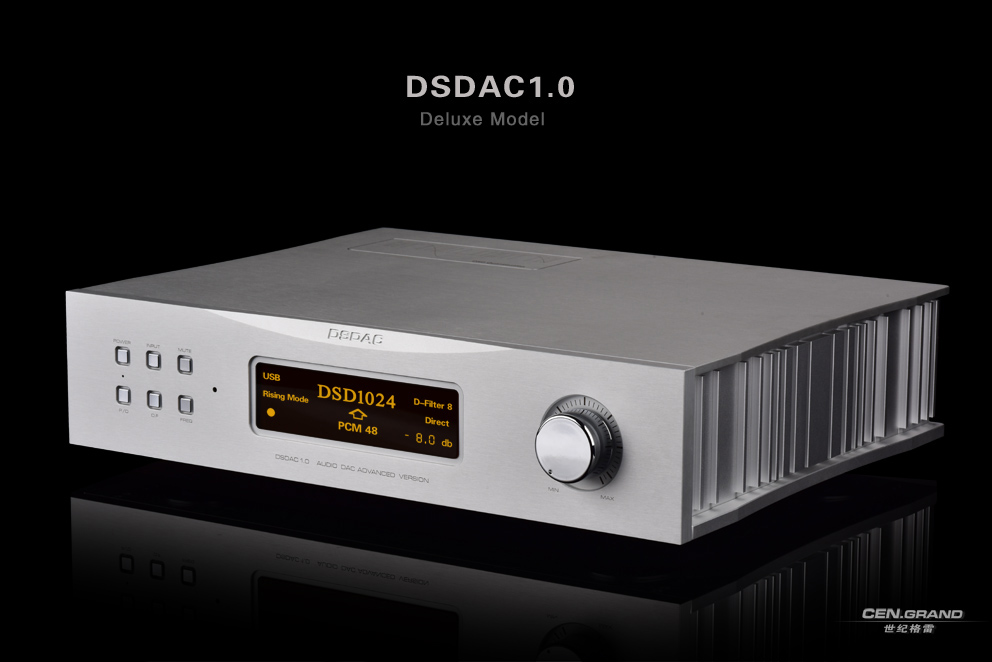

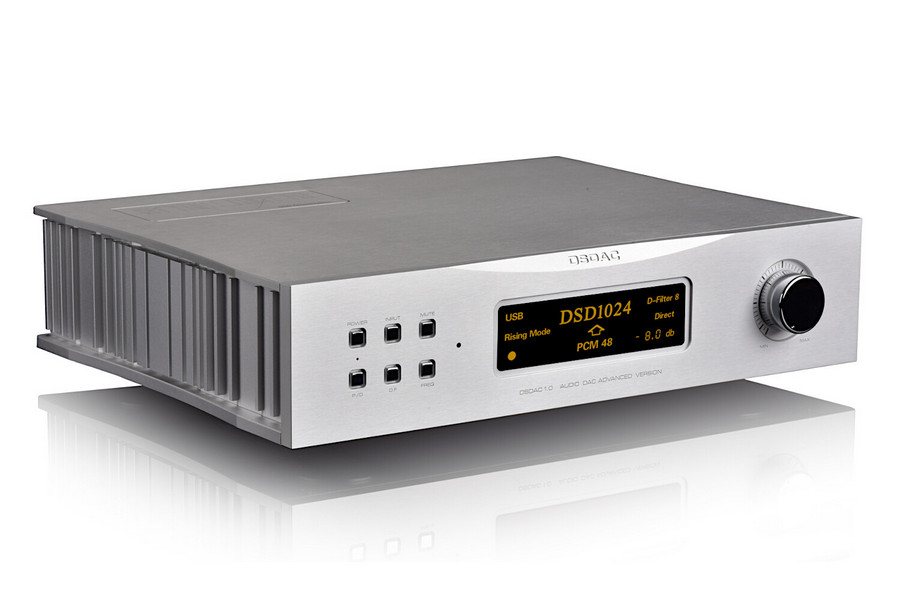

Cen.Grand DSDAC 1.0 Deluxe Model

DSDAC 1.0 deluxe model - это новый продукт, который был разработан на основе стандартной модели путем оптимизации тактовой системы синхронизации частоты и внесения значительных изменений в схемотехнику. Он отличается от обычного ЦАП. Его высокоточный алгоритм повышения частоты DSD отлично решает проблему воспроизведения DSD64. Технология синхронного прямого тактового генератора позволяет передавать данные на встроенный фемтосекундный тактовый генератор непосредственно в сдвиговый регистр без какого-либо процесса, так что фемтосекундная производительность блока может напрямую улучшить качество аналогового сигнала. Технология блокировки часов позволяет полностью изолировать часы предварительного устройства, так что часы предварительного устройства больше не становятся фактором, влияющим на качество звука.

Разница между DSDAC1.0 deluxe и стандартной моделью

Система синхронизации модели deluxe имеет более высокую производительность, среднеквадратичный джиттер составляет всего 100fs
Цифровые и аналоговые схемы более совершенны, используется много современных компонентов
Полностью оптимизированная система питания.  Независимые трансформаторы используются для аналогового и цифрового каскада
Более изысканный внешний вид

DSDAC1.0 - это аудио ЦАП, основанный на аудио технологии DSD.  Его разработка заняла пять лет.  В нем реализованы три передовые аудиотехнологии.

1: высокоточный алгоритм для повышения частоты DSD
2: синхронная прямая синхронизация
3: технология блокировки синхронизации


История исследований и разработок

Режим кодирования звука DSD практически совершенен, хотя и имеет множество технических барьеров.  Уникальное очарование DSD звука привлекает многих людей, многие любители музыки с большим энтузиазмом относятся к DSD в последнее десятилетие.  В настоящее время в мире выпущено более 10000 музыкальных альбомов SACD, что является ценным музыкальным ресурсом для человечества.  Для того чтобы он играл более значительную роль, многие люди прилагают неустанные усилия, и мы в их числе.


Из-за того, что дисковое пространство ограничено, SACD использует формат DSD64 с более низкой частотой.  Точность преобразования DSD64 в DA низкая, и после процесса DA появляется внеполосный шум (шум выше 23 кГц).  Поэтому большинство SACD-плееров должны конвертировать DSD64 в PCM перед DA-преобразованием. Этот способ ослабляет преимущества DSD, и это было важной причиной того, что SACD потерпел неудачу в конкуренции с CD.

С течением времени, более глубокие исследования технологии кодирования DSD достигли прогресса.  Технология FPGA также достигла большого прогресса.  Поэтому появилась технология повышения частоты DSD до 2,8224 МГц.  Это может сделать процесс DA более точным после повышения частоты.  В то же время, поскольку частота внеполосного шума повышается, он может быть легко отфильтрован.  Исходя из этих условий, мы решили начать исследование и разработку алгоритма повышения частоты DSD.

Технология DSD является коммерческой технологией, поэтому существует мало публичной информации.   После нескольких лет усилий, мы изучили основную теорию DSD и создали уникальный алгоритм для реализации высокоточного повышения частоты.  В то же время мы внесли комплексные инновации в систему синхронизации, создали две уникальные технологии "синхронной прямой синхронизации" и "блокировки синхронизации".

Аналоговая схема является ключевой частью ЦАП. Преимущества цифровой части должны опираться на аналоговую схему. Одного отклонения аналоговой части достаточно, чтобы нивелировать три преимущества цифровой части.  Команда R & D DSDAC1.0 потратила почти год на проектирование архитектуры аналоговой части, изменяя ее более 20 раз.   После длительного периода настройки DSDAC1.0 достиг уровня эталонного ЦАП.

Технология ядра
Высокоточный алгоритм повышения частоты является ядром DSDAC1.0.   Хотя существует много способов реализации повышения частоты, но высокоточный алгоритм повышения частоты - это сложная математическая проблема, а не цифровая техническая проблема.  Технология повышения частоты не только способствует более широкому использованию DSD, но и делает DSDAC1.0 ведущим аудио ЦАПом.


Технология синхронного прямого тактового генератора: фемтосекундный тактовый генератор внутри DSDAC1.0 будет отправлен в сдвиговый регистр напрямую без промежуточного преобразования, так что производительность фемтосекундного тактового генератора напрямую отражается на аналоговом выходе.  Эта технология отличается от использования внешних фемтосекундных часов и встроенного фемтосекундного кристаллического генератора.  Использование внешних часов и встроенного кристаллического осциллятора может быть только источником тактового сигнала, он должен быть разделен делителем частоты.  Таким образом, возникает большой аддитивный джиттер, который изменяет фемтосекундный генератор от фемтосекундного до пикосекундного.  Тактовый генератор DSDAC1.0 может быть отправлен в сдвиговый регистр напрямую без делителя частоты, это передовая технология применения тактового генератора.

Блокировка часов.   Это означает, что часы от предварительных устройств не используются, а DSDAC1.0 использует только локальные часы.  Таким образом, часы предварительных устройств, таких как цифровой проигрыватель, CD-плеер и цифровой интерфейс, больше не будут влиять на работу ЦАП.  До тех пор, пока данные корректны, нет никакой разницы в любом цифровом источнике.  Эта технология - мечта цифрового аудио.  Блокировка часов - это процесс синхронизации, а не ASRC, который оказывает большое негативное влияние на качество звука.  Она решает проблему синхронизации, которая долгое время мучила сферу цифрового аудио.


DSDAC1.0 имеет усовершенствованный USB интерфейс и может принимать DSD исходники в нативном режиме.  Как ЦАП DSD, прием исходного кода DSD является необходимой функцией.  DSDAC1.0 имеет два способа ввода исходного кода DSD: первый - ввод DSD64 через SPDIF в режиме DOP, второй - ввод DSD512 через USB в нативном режиме.  Схема XU208 XMOS внутри DSDAC1.0 имеет функцию изоляции земли, помехи от переднего цифрового источника могут быть практически изолированы.  Мы настроили специальный драйвер от XMOS, чтобы позволить DSDAC1.0 получать исходный код DSD512 в нативном режиме.
